Parametrikus papírkonstrukció – Parametric paper construction

Ez a feladat a papírplasztika tematikus sorozat elemeként, a party tányér, a lámpabúra, a papírhíd és a papírkonzol után is bevethető, de önmagában is működik.

This assignment can be used as an element of the paper folding series, after the party plate,  lampshade, paper bridge and paper cantilever, but it also works on its own.

Korosztály: gimnázium | Grade level: high school

Időigény: 2-3×45 perc | Teaching duration: 2-3×45 min

Eszközök, anyagok: fénymásolópapír, olló, tűzőgép | Supplies: copy paper, scissors, stapler

Mi az a parametrikus tervezés?

A design és az építészet területén a kétezres években megjelent a parametrikus tervezés fogalma. Egy parametrikus rendszer bizonyos szabályszerűségek szerint létrehozott elemekből és az elemeket szervező-rendező szabályokból áll. A szabály (jellemző, változó, paraméter) megváltoztatásával egy egészen más tulajdonságokkal bíró rendszert kapunk anélkül, hogy az egészet újra kellene terveznünk.

A budapesti Bálna épületének tervezője, Kas Oosterhuis is parametrikus rendszerekkel dolgozik. Terveit számítógépen készíti, épületeinek minden egyes eleme más, ezért a számítógépről egyből a gyártósorra küldi az adatot (file to factory), az alkatrészek beszámozva érkeznek az építkezésre, ahol a terv szerint szerelik össze. (Sajnos a Bálnánál nem jött minden össze – de ez egy másik történet…)

Ez lehet, hogy így egy kicsit lila, de itt van egy jó magyarázat.

Aki részletesebben szeretne olvasni a témáról, itt talál egy írást.

Mindez igazán a számítógéppel segített tervezésben érvényesül a mindennapi gyakorlatban, de a rendszer megértéséhez az is elég, ha kézzel dolgozunk. Mi anno az egyetemen részt vettünk egy szuper workshopon, ahol parametrikus testekkel kísérleteztünk, gyönyörű és izgalmas dolgokat hozva létre. Ezt az élményt szerettem volna átadni a diákjaimnak.

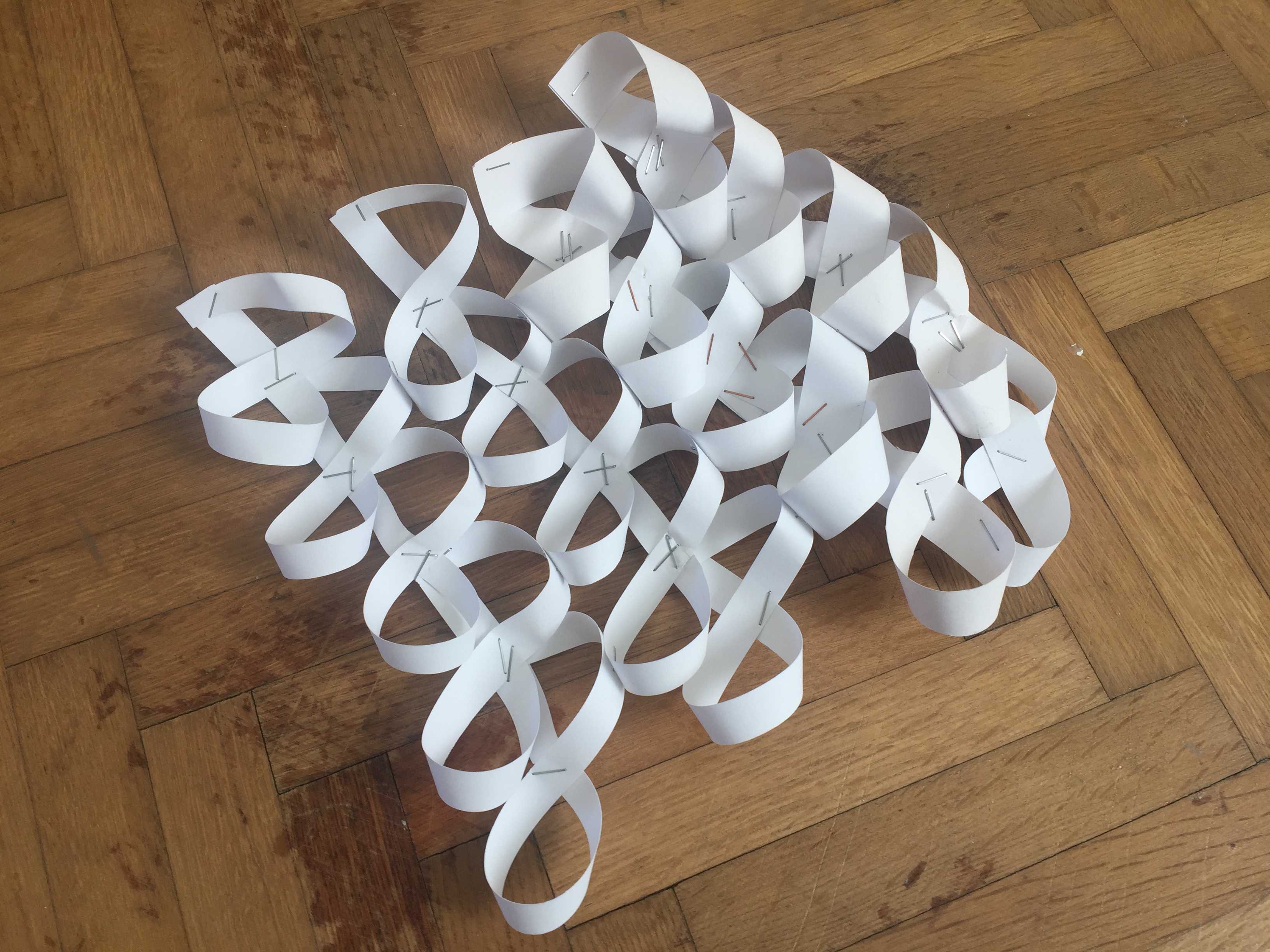

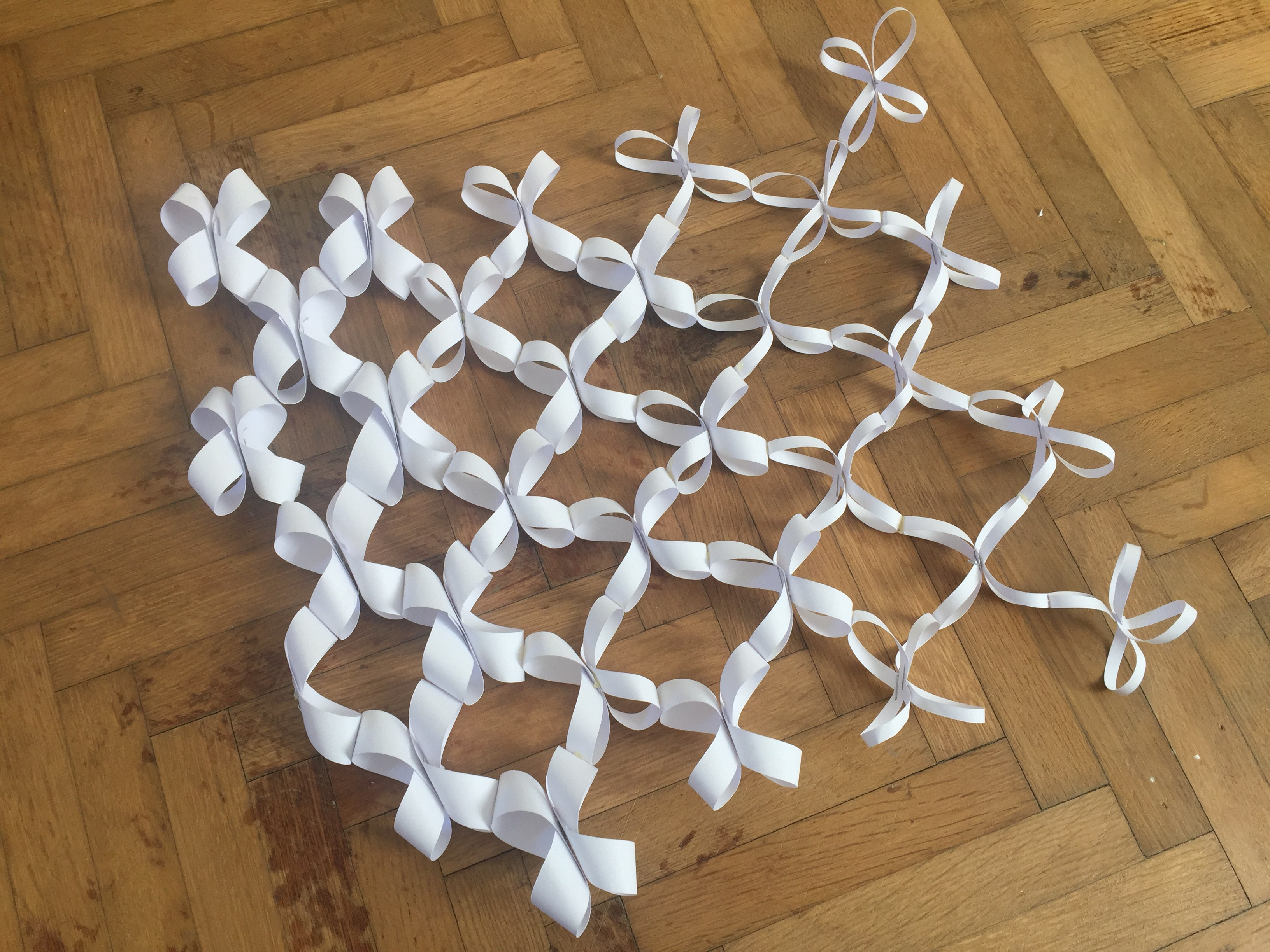

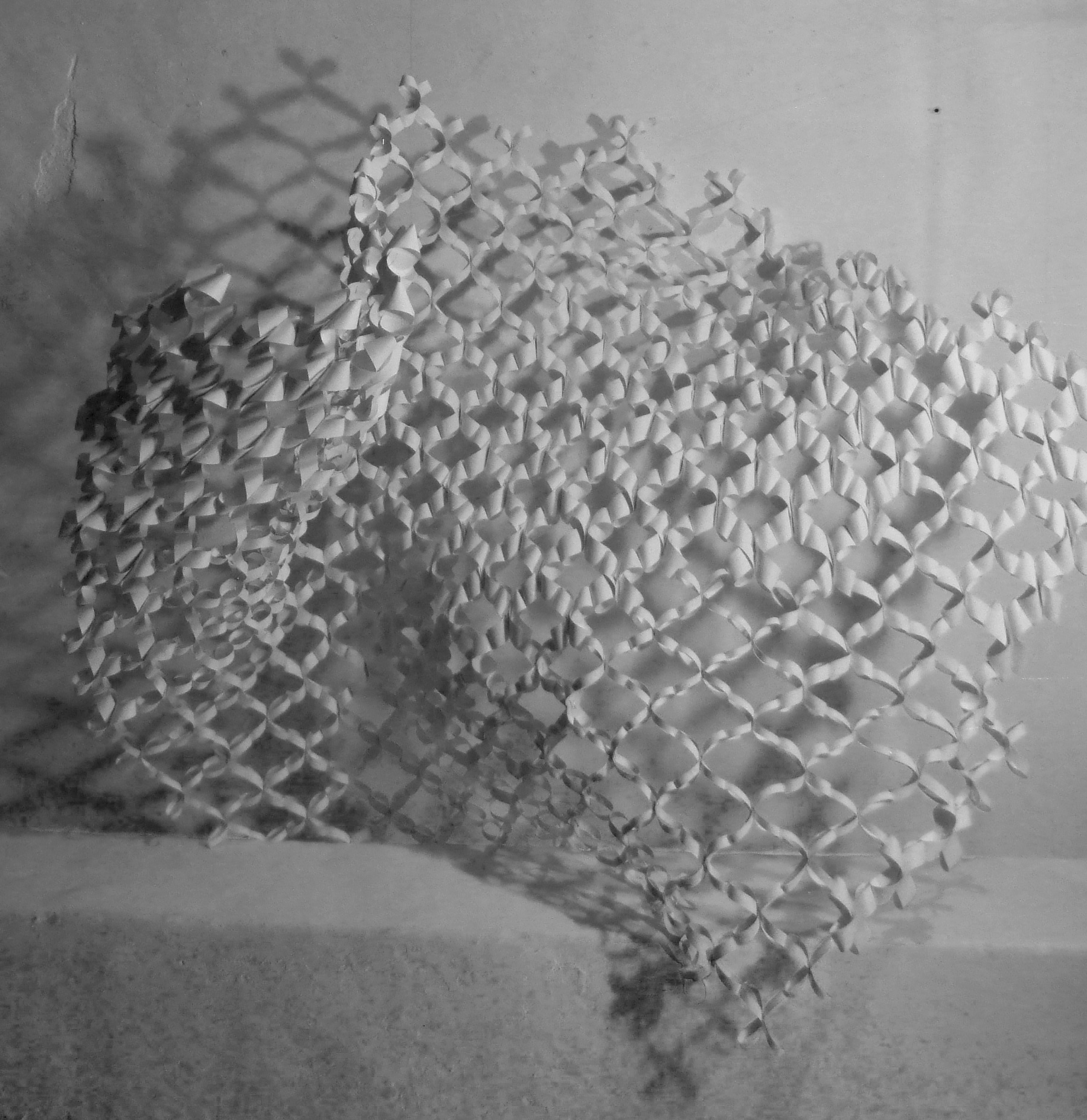

Képek a mi workshopunkról (nekünk több időnk volt…):

What is parametric design?

In the field of design and architecture, the concept of parametric design appeared in the 2000s. Parametric design is a design driven by parameters. A parametric system consists of elements created according to certain regularities and the organizational-directional rules of the elements. By changing the rule (characteristic, variable, parameter), we get a system with completely different characteristics without having to redesign the whole thing.

Kas Oosterhuis, designer of the Whale building (CET) in Budapest, also works with parametric systems. His designs are made on the computer, each element of his buildings is different, therefor he sends the files from his computer straight to the factory, the parts arrive numbered, on the construction site, where it is assembled according to the plan.

If you want to read more about the topic you can find a description here.

All this really prevails in the computer aided design in everyday practice, but it is enough to work with our hands in order to understand the system. At university, we used to take part in a super workshop, where we experimented with parametric forms, creating beautiful and exciting things. I wanted to give this experience to my students.

Pictures of our workshop (we had three days…):

fabric

A feladatleírás (csapatmunka, 4-5 fővel):

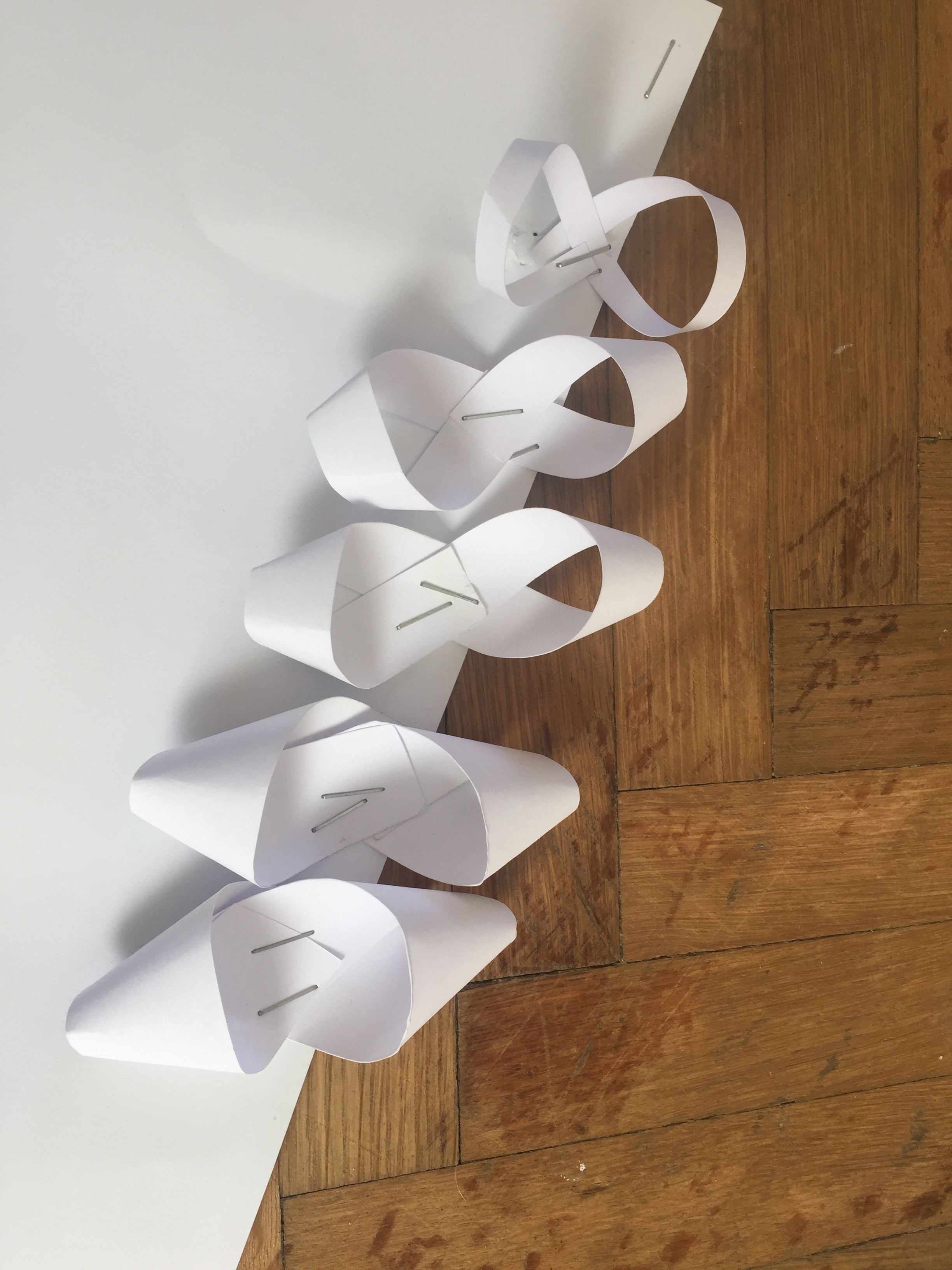

  •  Találjatok ki egy alapelemet és annak 5 iterációját (változtass meg 1-1 paramétert – szélesség, összméret, hajtás szöge, stb.) – ehhez próbáljatok ki jónéhány formát, gondoljátok végig, hogy sorolható-e, gyorsan le tudtok-e gyártani belőle sokat, izgalmas formát fog-e kiadni a sokaság?
  • A próbálkozásaitokat illetve az alapelemet és iterációit rögzítsétek egy papírlapra
  • Az alapelemmel és iterációival építsetek a rendelkezésre álló idő alatt minél izgalmasabb téri struktúrákat – ugyanabból az alapelemből, de más-más paraméterekkel (pl: tűzés szöge, kapcsolódási pont eltolása, elforgatása, stb.)
  • A legjobbnak értékelt paraméterekkel gyártsatok minél nagyobb elemszámú struktúrát
  • töltsétek ki az értékelőlapot
  • tanulmányozzuk egymás megoldásait

The task description (teamwork, 4-5 people):

  • Create a basic element and its 5 iterations (change 1-1 parameter – width, total size, fold angle, etc.) – for this, try out a couple shapes, think it through, whether it can be classified, whether you can quickly produce a lot of it, will the multitude have an exciting form?
  • Record your attempts, the base element and its iterations on paper
  • With the basic element and its iterations, and the time available, build as exciting spatial structures as possible– from the same basic element, but with different parameters (e.g. pinning angle, link point offset, rotation, etc.)
  • Using the best rated parameters, build a structure with as many elements as possible

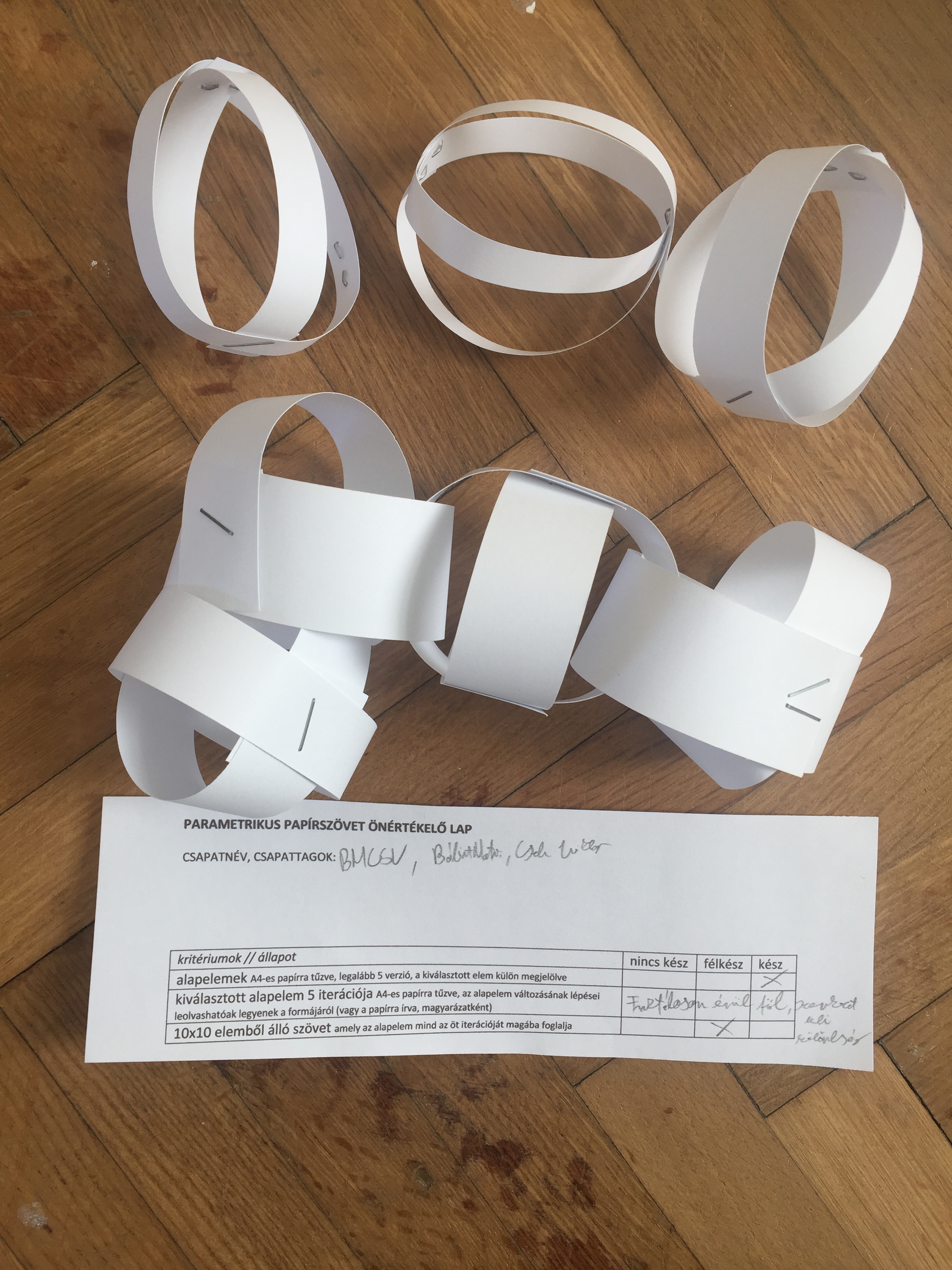

  • fill out the evaluation form
  • study each other’s solutions

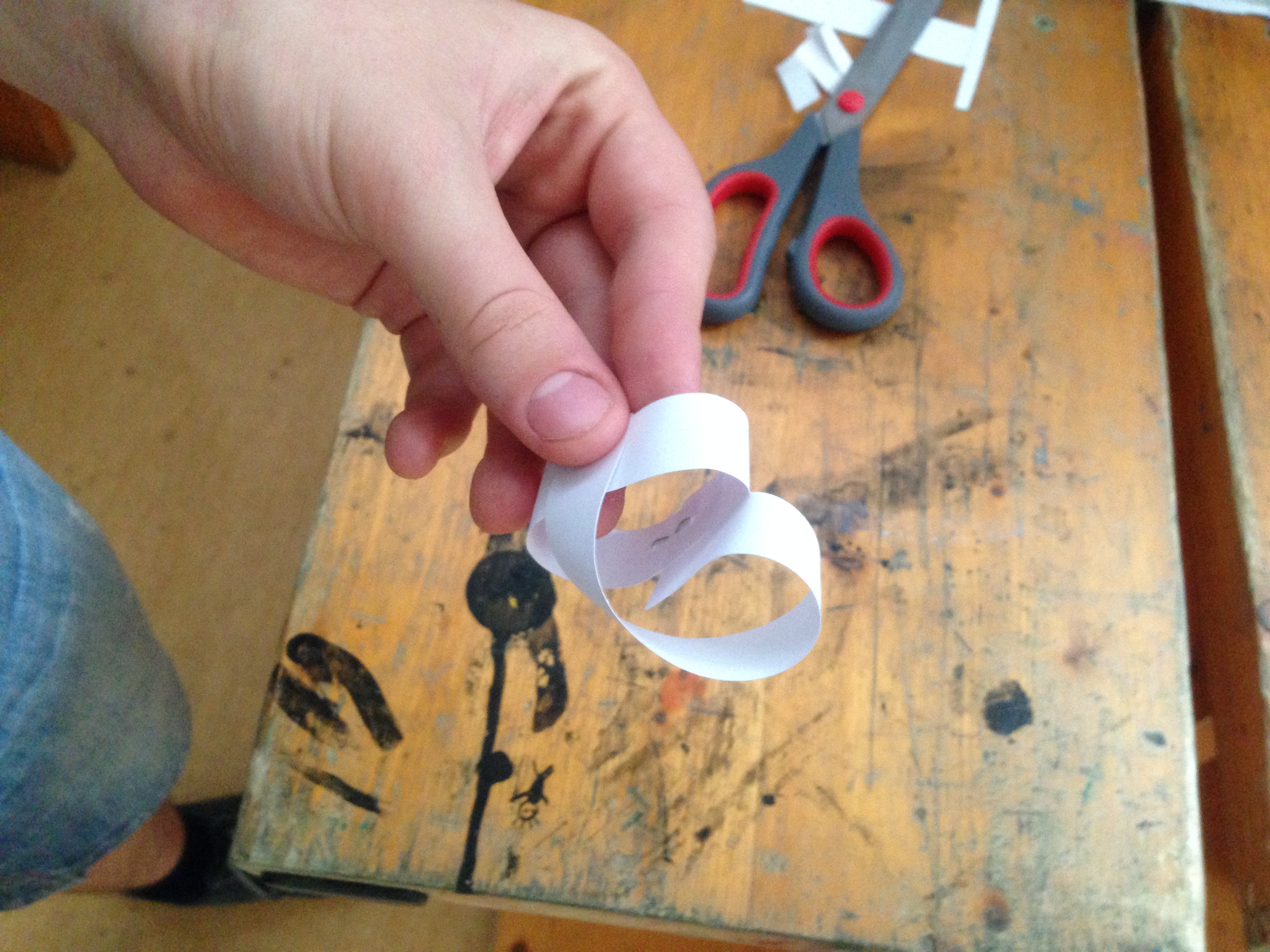

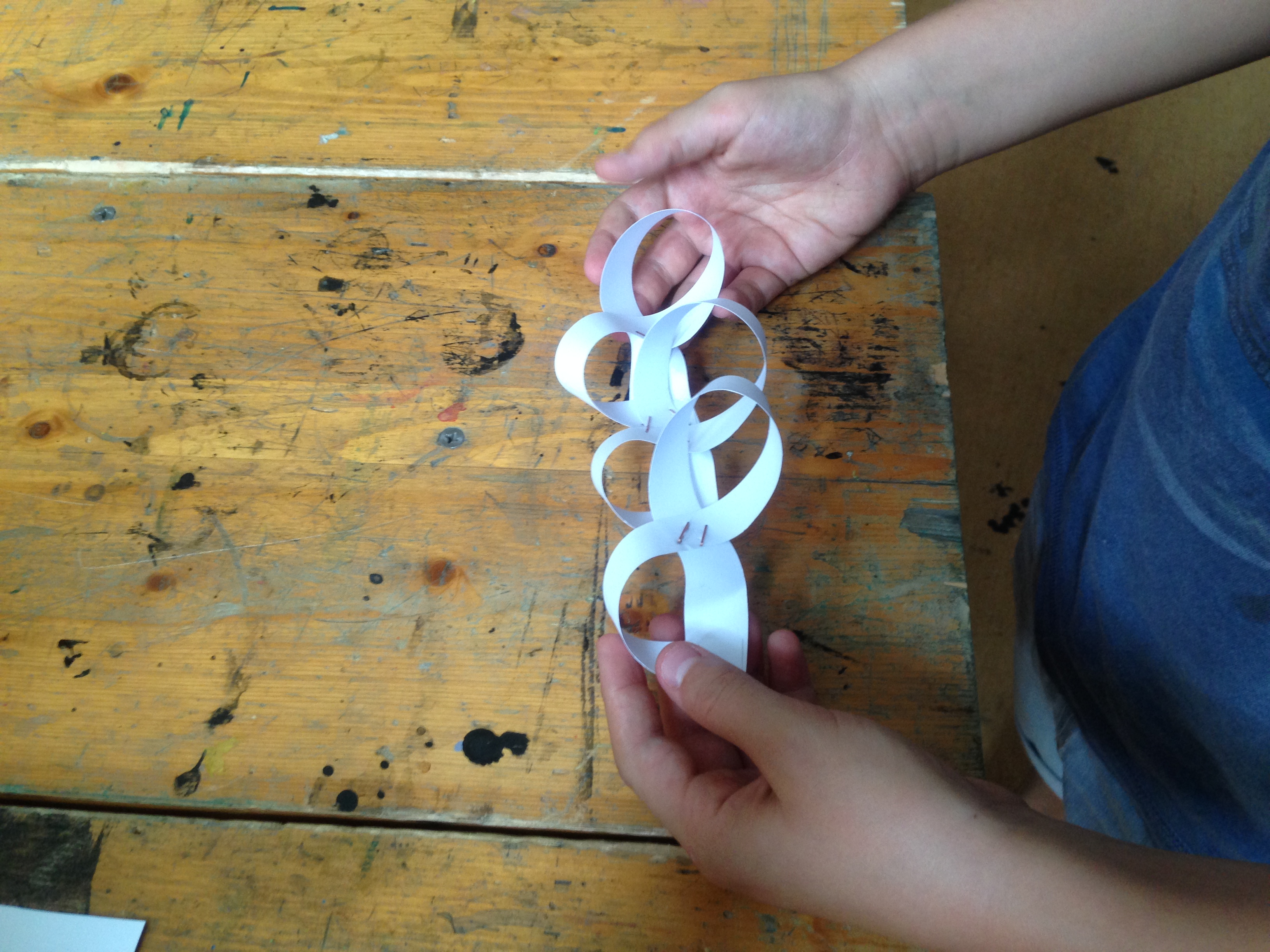

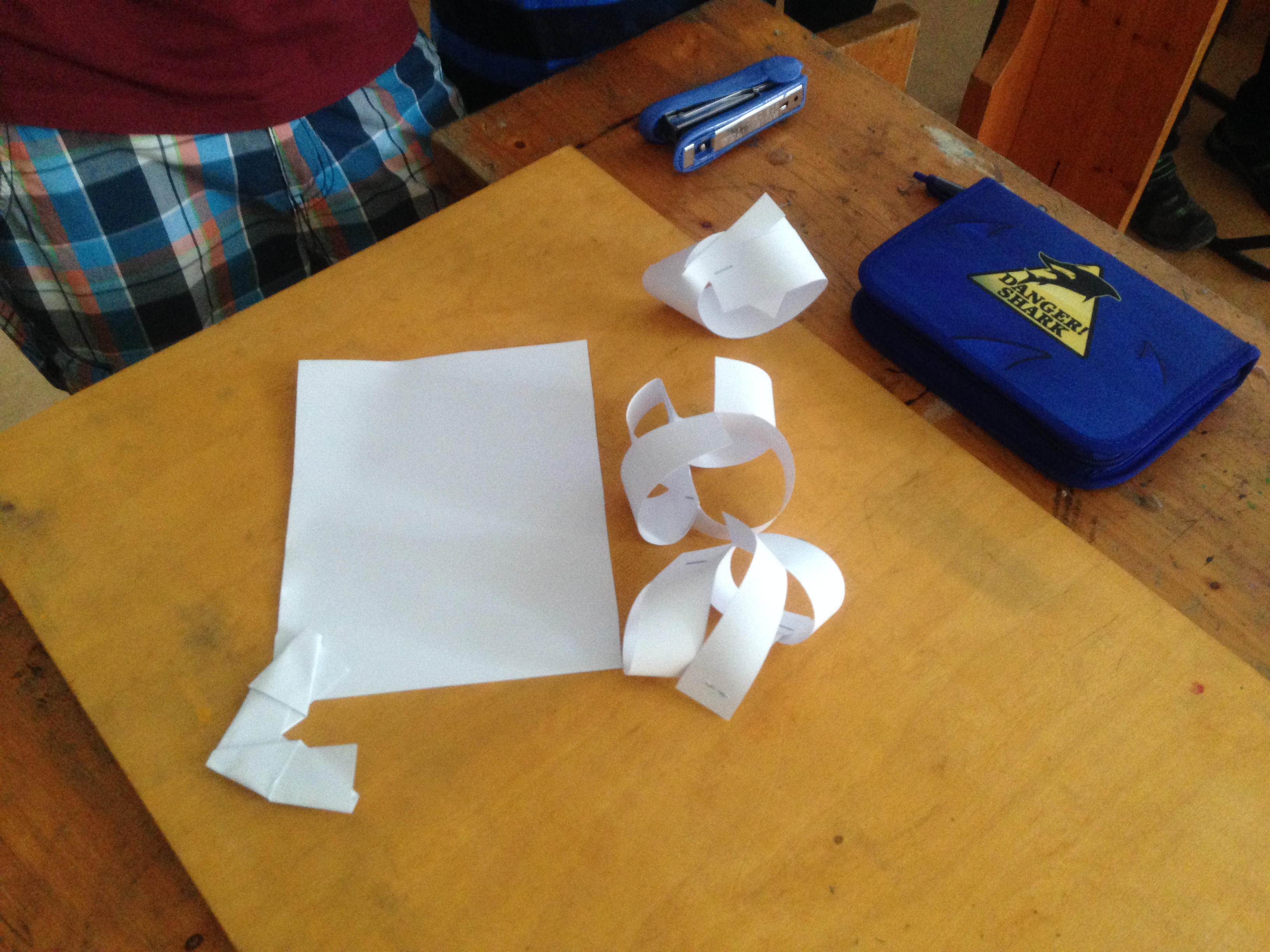

Munka közben: | Work in progress:

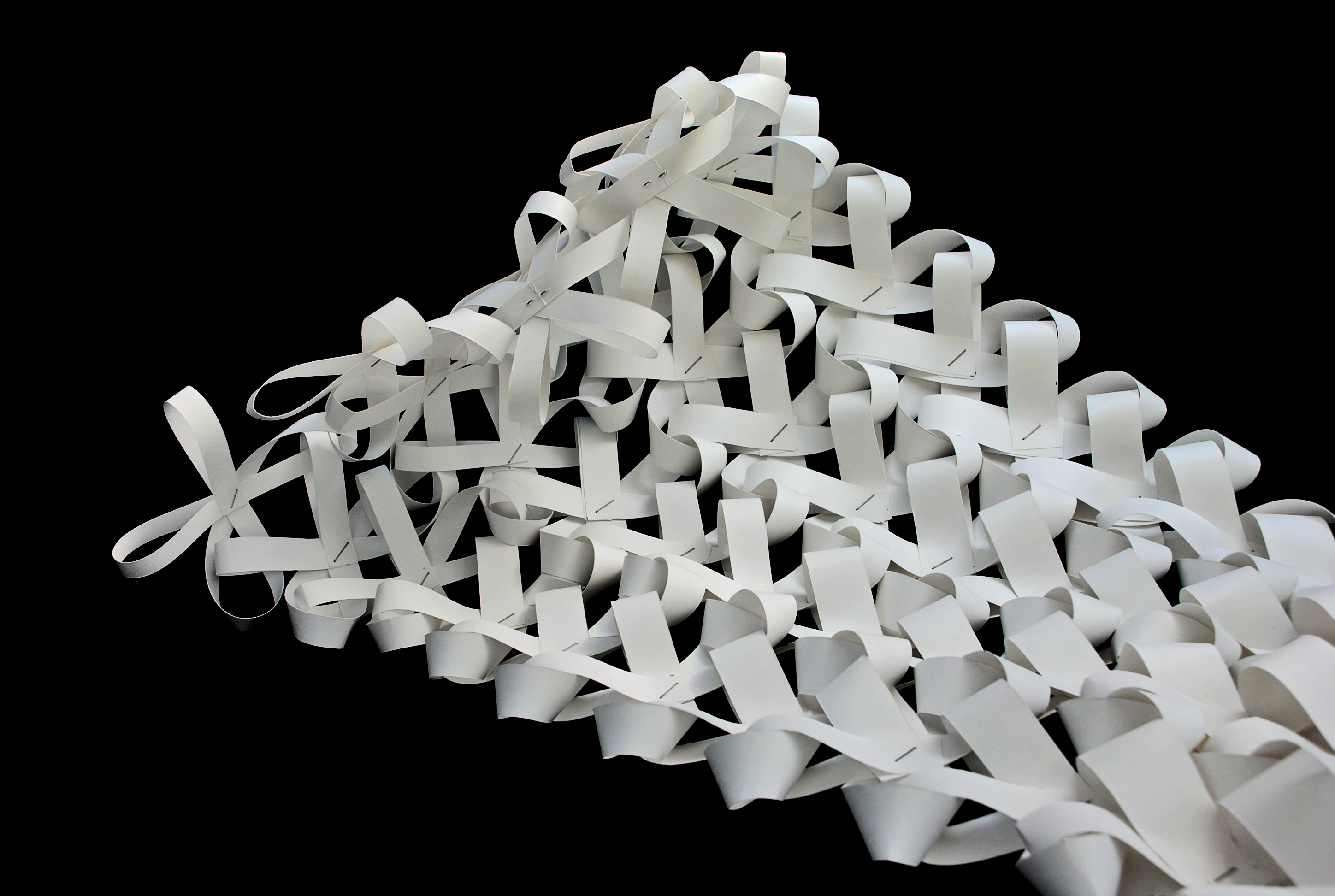

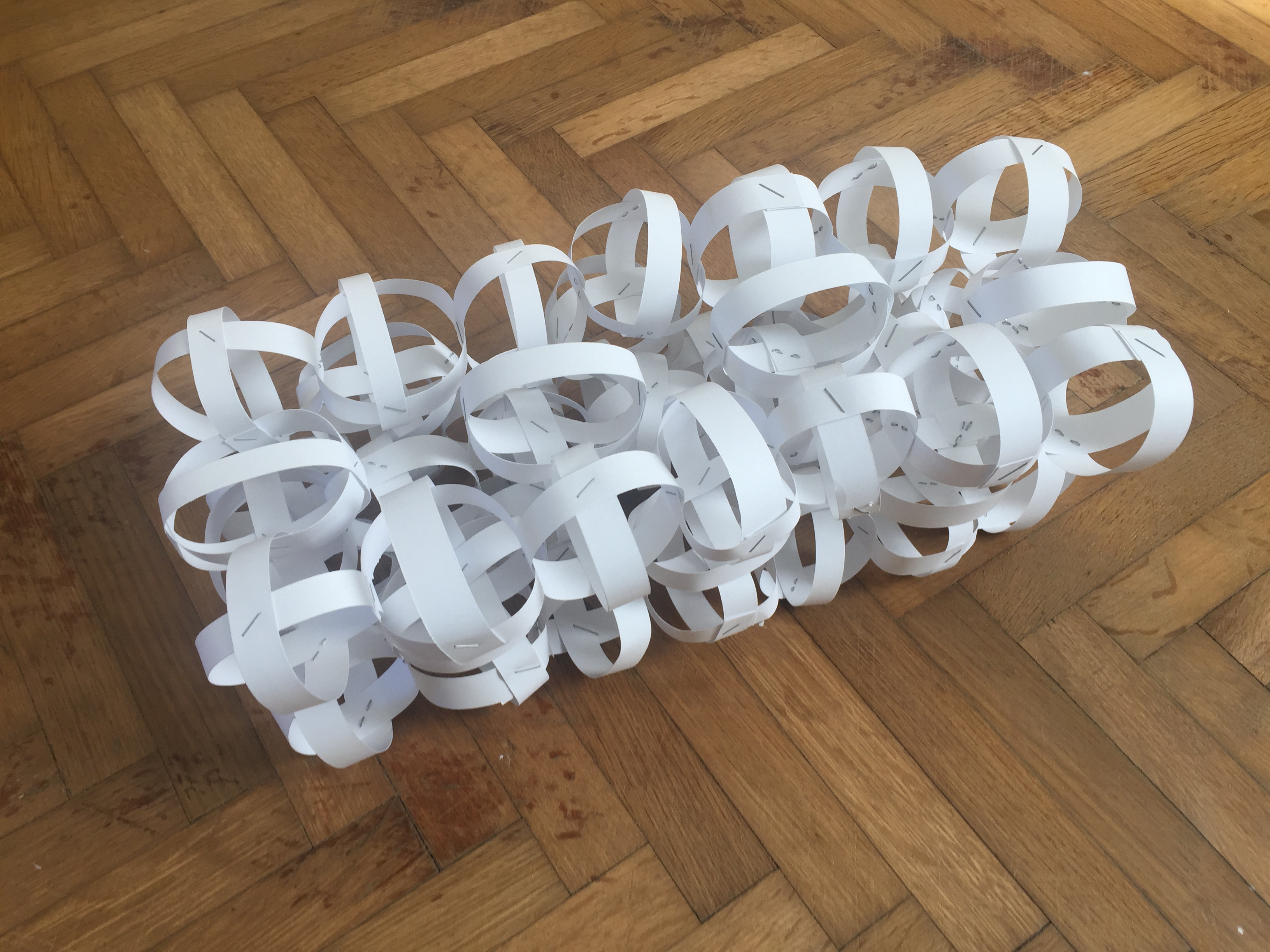

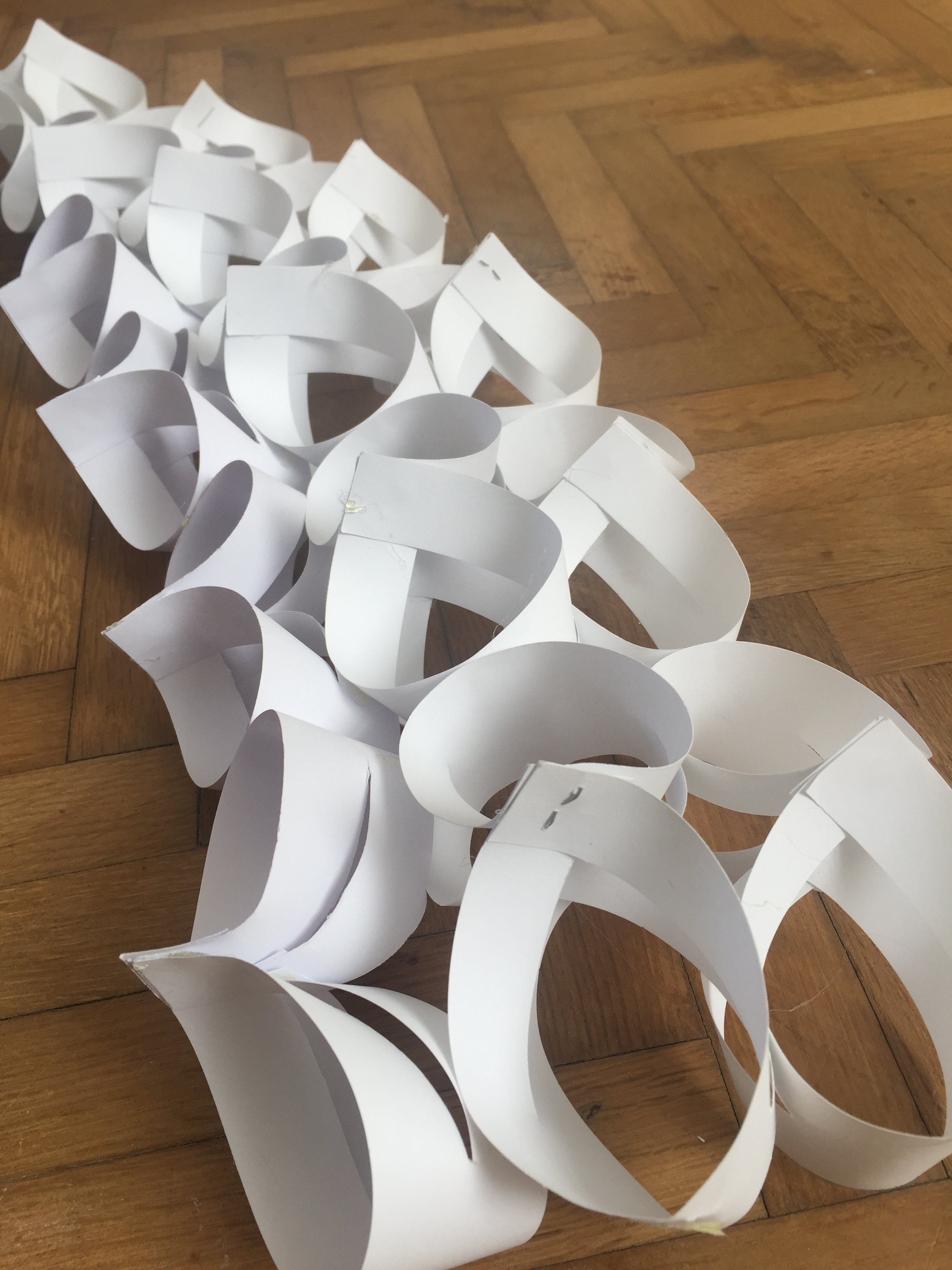

Az elkészült munkák: | Final designs:
