Ehető építészet – Edible architecture

Korosztály: 5-12. osztályig | Grade level: 5-12

Időkeret: 45 perc | Teaching duration: 45 min

Téma: szerkezetépítő vetélkedő | Task: grid structure (truss) building project

Anyag, eszköz, kellék: gumicukor (félbevágott medve az ideális, 60 fél medve kell egy párnak, előző héten kértem, hogy hozzanak) és fogpiszkáló (kb. 80 db), olló, tálkák, kuboktaéderek térhálója kinyomtatva | Supplies: gummy candy and toothpicks, scissors, bowls, grid structure of cuboctahedron printed

Ahogy a gyerekek megérkeztek, kérem, hogy párokba álljanak és vagdossák fel a gumicukrot, amit hoztak, kapnak egy kis tálka fogpiszkálót, egy kuboktaédert ábrázoló cetlit, a hátulján egy sorszámmal. Nyomtatandó:

As soon as the kids arrived, I asked them to pair up, get the gummy candy they brought in, they got a small bowl of toothpicks, a piece of paper depicting a cuboctahedron with a serial number on the back. To be printed:

vetítés

Bevezetéssel indítom az órát, rácsszerkezetekről röviden, szöveg és vetített képek:

Egy nagyon alapvető mérnöki konstrukcióval játszunk ma, témánk a rácsszerkezet. Mielőtt elkezdenénk a vetélkedőt, nézzük meg röviden, hogy hogy is nézett ez ki 1850-ben és hogy néz ki ma?

I start the class with an introduction, briefly about grid structures, trusses. Text and projected images:

Today we’re playing with a very basic engineering construction, our theme is the grid structure. Before we start the competition, let’s take a quick look at what it looked like in 1850 and what it looks like today.

vetítés3

A vasgyártás fejlődésével 1750 után elkezdődött a fa és kő elemek vassal való helyettesítése, francia és angol próbálkozásokat ismerünk. Az első nagy dobás, a londoni kristálypalota nagy valószínűséggel a földkerekség legnagyobb üvegháza volt. Egy kiállításra építették fel a Hyde Parkban, Londonban, tervezője Joseph Paxton. Az építmény különlegessége, hogy korát messze megelőző technológiával: előre gyártott, a helyszínen összeszerelt elemekből készült. Tartószerkezetét vasrudak rácsa alkotja. A kiállítás után a palotát elemeire szedték és áthelyezték London déli részére. Különböző előadásokat, kiállításokat, hangversenyeket és más szórakoztató programokat rendeztek benne. 1936. november 30-án majdnem teljesen leégett, a vasszerkezet megolvadt és megrogyott.

With the development of iron production, after the year 1750 began the replacement of wood and stone elements with iron, we have knowledge of the French and English attempts. The first big hit, London’s Crystal Palace, was most likely the largest glass house on the planet. It was built for an exhibition in Hyde Park, London, its designer was Joseph Paxton. The special feature of the structure is that it was made of prefabricated elements assembled on the spot, a technology way ahead of its time. Its support structure is made up of a grid of iron bars. After the exhibition, the palace was taken apart and relocated to the south of London. Various performances, exhibitions, concerts and other entertainment programs were held in the palace. On November 30, 1936, it almost completely burned down, the iron structure melted and collapsed.

vetítés4

Az Eiffel-torony Párizs egyik jelképe, amelyet tervezőcég tulajdonosáról, Gustave Eiffel mérnökről kapta a nevét. Az 1889. évi világkiállításra készült, az eredeti tervek szerint a kiállítás után lebontották volna. 300 m magas, 12 000 acéldarabból, szegecseléssel állították össze, átmeneti jelleggel. Évente kb. 10 tonna festék kell felülete karbantartásához. 41 éven keresztül a világ legmagasabb épülete volt.

The Eiffel Tower is a symbol of Paris, named after the owner of the design company, the engineer Gustave Eiffel. It was built for the 1889 World’s Fair and was originally scheduled to be demolished after the Fair. 300 m high and made of 12 000 pieces of steel, it was assembled with riveting, meant to be temporary. The maintenance of its surface requires around 10 tons of paint every year. For 41 years, it was the tallest building in the world.

vetítés5

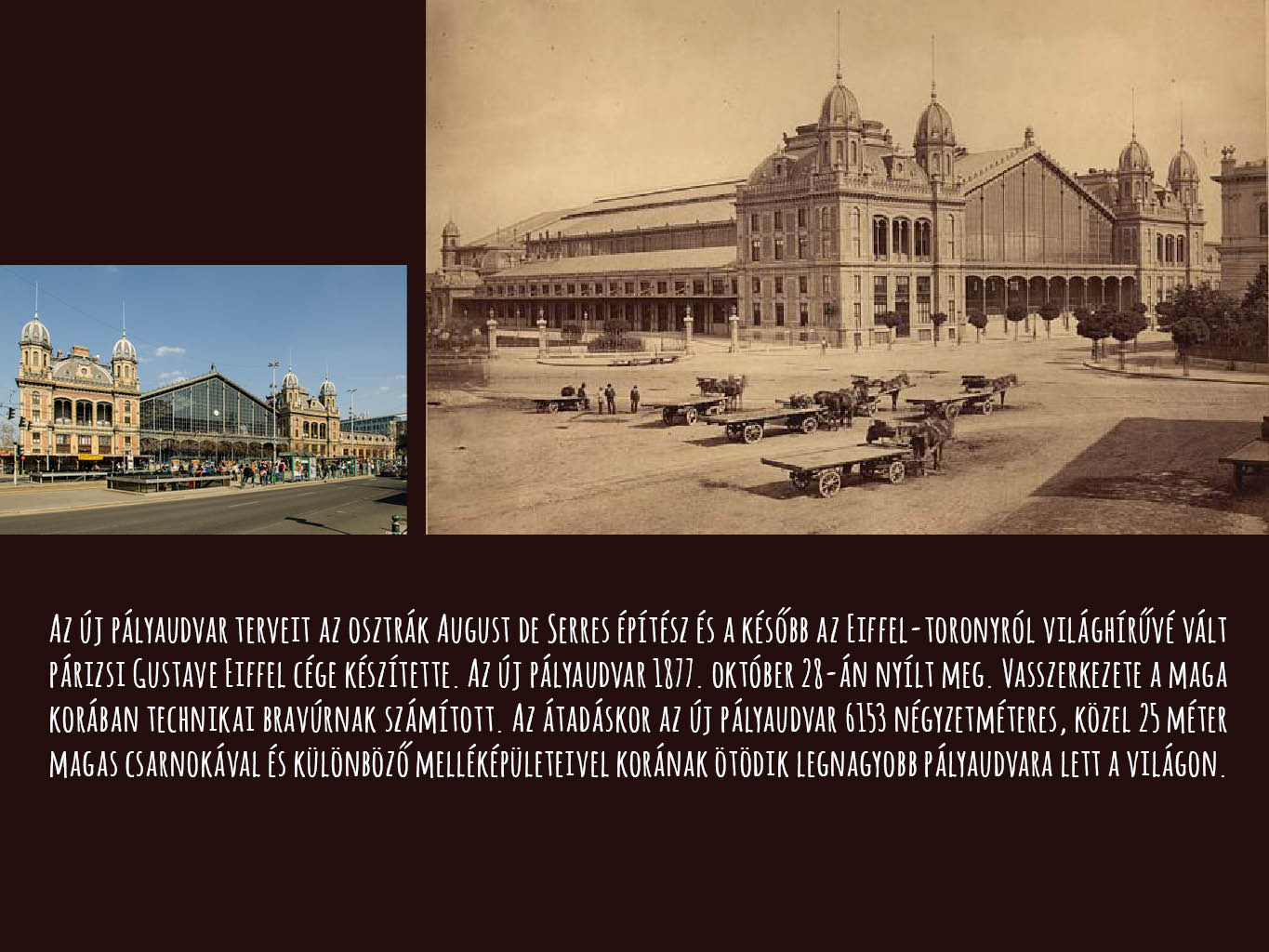

Az új pályaudvar terveit az osztrák August de Serres építész és a később az Eiffel-toronyról világhírűvé vált párizsi Gustave Eiffel cége készítette. Az új pályaudvar 1877. október 28-án nyílt meg. Vasszerkezete a maga korában technikai bravúrnak számított. Az átadáskor az új pályaudvar 6153 négyzetméteres, közel 25 méter magas csarnokával és különböző melléképületeivel korának ötödik legnagyobb pályaudvara lett a világon.

The designs for the new railway station were created by the Austrian architect August de Serres and the company of Gustave Eiffel of Paris, later becoming world famous for the Eiffel Tower. The new railway station was opened on 28 October in 1877. Its iron structure was a technical feat of its time. At the time of the handover, the new railway station became the fifth largest railway station in the world with its 6153-square-feet, nearly 25-metre-high hall and various outbuildings.

vetítés6

A Budapest Sportaréna 2000–2003 között épült, vezető tervezője Skardelli György. A „kavics”-nak becézett épületbe 50 000 tonnányi betont, 2300 tonna acélszerkezetet, több mint 11 000 000 csavart, és több kilométernyi kábelt fektettek. Az épület nehezebb, mint az Erzsébet híd és a Szabadság híd együtt. Tömege nagyjából 200 000 tonna.

The Budapest Sportarena was built between 2000 and 2003 and was designed by György Skardelli. The building, nicknamed “pebble”, is made of 50,000 tons of concrete, 2,300 tons of steel, more than 11,000,000 screws and several kilometers of cables. The building is heavier than the Elisabeth Bridge and the Freedom Bridge combined. It weighs about 200,000 tons.

vetítés7

A CCTV Központ vagy Kína Központi Televíziójának Központi épülete A főépület nem hagyományos torony, de 6 vízszintes és függöleges részletnek van egy összefüggő hurka, 381 000 négyzetméteren terül el, szabálytalan rácsot képez az épület homlokzata, amelyről avatott szemlélő számára leolvashatók az épületre ható erők. Az építkezésnél figyelembe vették a strukturális kihívást, főleg mert szeizmikus (földrengési) zónában épült. Az épületet 2 részben építették, a két részt éjszaka leghidegebb részében kötötték össze, amikor a két torony azonos hőmérsékletre hűlt le.

The main building of the CCTV Centre or Central Television of China. The main building is not a traditional tower, but rather 6 horizontal and vertical parts connecting with a contiguous loop, spread over 381 000 square meters, the façade of the building forms an irregular grid, from which the forces acting on the building can be read off. The structural challenge was taken into account in the construction, especially because it was built in a seismic (earthquake) zone. The building was built in 2 parts, the two parts were connected during the coldest part of the night, when the two towers cooled to the same temperature.

A workshop menete:

Feladat 1.  félszabályos archimédeszi test – kuboktaéder megépítése– 5-6 perc – látjátok, hogy nyeklik-nyaklik, következő feladatban próbáljunk merevíteni (háromszögelésre utalás) – amelyik előbb kész van, az kap több pontot.

1 perc zsűrizés, pontok felírása a táblára

Feladat 2. magassági verseny: amelyik a legmagasabb, az kap legtöbb pontot, időkorlát: 12 perc

2 perc zsűri, mérés, pontok felírása

Feladat 3. kreatív feladat, (építs, amit szeretnél) időkorlát: 12 perc

2 perc zsűri, eredményhirdetés, taps, öröm, maradék gumicukor elfogyasztása rendrakás közben.

The workshop:

Task 1 Archimedean solid (semiregular polyhedron) – building a cuboctahedron, 5-6 minutes – you can see it twist and turn, next task is to try and stiffen it (referring to triangulation) – whichever’s finished earlier gets more points.

1-minute evaluation, writing the points on the board

Task 2 altitude competition: whichever is the highest, gets the most points, time limit: 12 minutes

2 minutes evaluation, measuring, writing the points

Task 3 creative task, (build whatever you want) time limit: 12 minutes

2 minutes of jury, announcement of results, applause, joy, ingestion of the remaining gummy candy while tidying up.

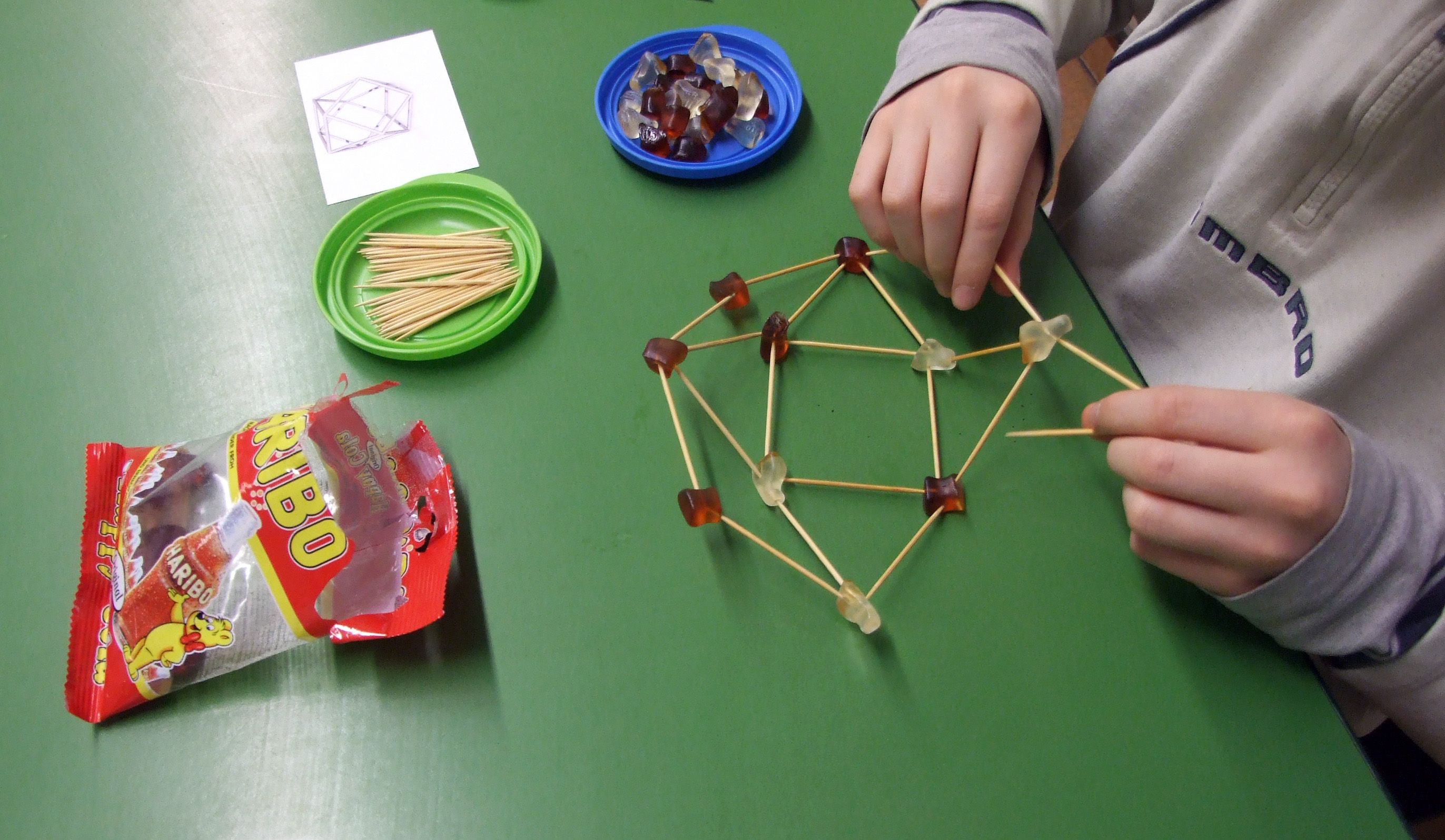

Képek munka közben: | Students’ works:

edible architecture
eheto02
edible architecture

A munkákat a Budapesti Fazekas Mihály Általános Iskola és Gimnázium 7-8. osztályos tanulói készítették. A feladathoz inspirációt az Arkki “Söt Arkitektur” című workshopja nyújtott.
