Isometric drawing worksheet – Izometrikus labirintus

Nézzétek meg a videót: | Take a look at the video:

Isometric projection is a popular method for representing 3D objects in 2D technical and engineering drawings. It’s an axonometric projection where the three coordinate axes are equally foreshortened, and the angle between any two of them is 120 degrees. Isometric drawing is a straightforward tool for depicting 3D objects, and it can be easily understood by people without technical training. That’s why assembly instructions for DIY furniture are often presented as isometric drawings to make them more accessible.
Mastering isometric drawing is an essential skill in spatial visualization, and drawing 3D mazes is an enjoyable way to practice it with middle school students.

Az izometrikus axonometria az axonometria egyik, gyakran alkalmazott formája.  Azért használják széles körben, mert egyszerű eszközökkel szemléletes kép rajzolását teszi lehetővé térbeli tárgyakról, műszaki képzettséggel nem rendelkező emberek számára is könnyen értelmezhető az így készült ábra. Ezért például házilag összeszerelhető bútorok szerelési utasításait, kisgépek leírásait, stb. általában izometrikus ábrák segítségével teszik érthetőbbé. Mivel egy térbeli pont izometrikus megfelelőjét egyszerű algoritmus segítségével lehet meghatározni, 3D számítógépes játékokban is elterjedten használják ezt az ábrázolást.

In a previous post, we explored the oblique projection method for drawing on graph paper. Now, let’s take a closer look at using isometric dot paper for isometric drawing. In my opinion, isometric drawing is slightly easier for students than oblique projection, and even smart 4th graders can do it!

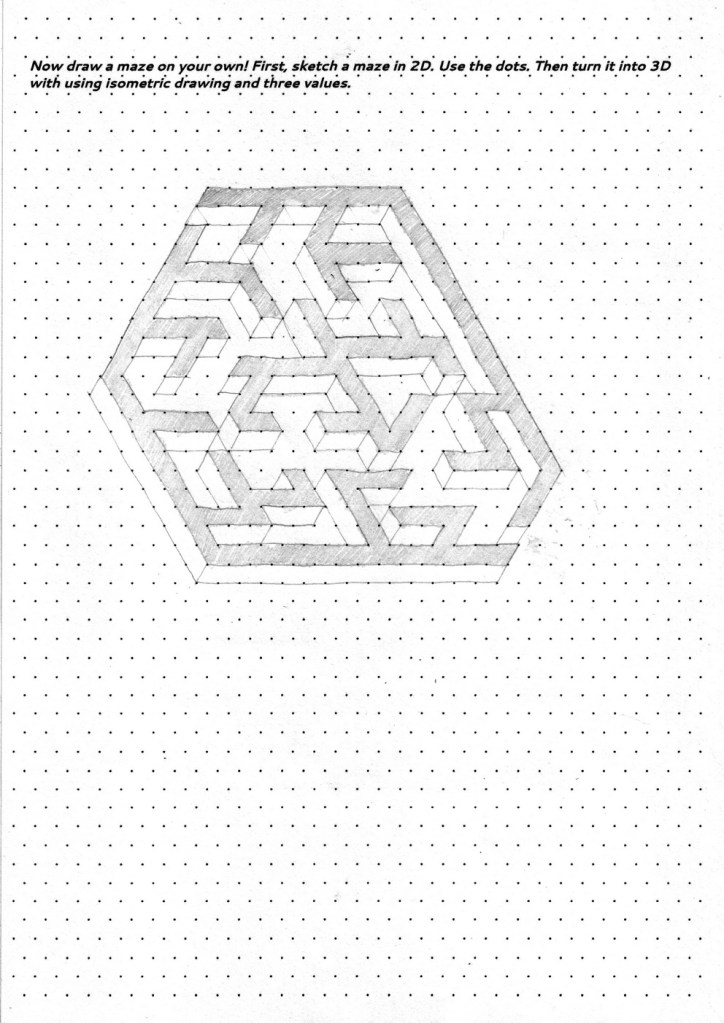

In this lesson, your students will work on figures from easy to difficult, guided through a set of 3D cube drawings and an easy maze-drawing while practicing three values. After that, they can create their own 3D maze at their own pace.

This resource includes:

  •     A student handout optimized for printing or projecting
  •     An answer key
  •     Blank graph paper for further drawing (for early finishers)
  •     A step-by-step guide

It is recommended that students have some introductory guided instruction on the basics of oblique projection before using the handouts.


The worksheet is available in English at TpT, and your students are sure to have fun while improving their spatial visualization skills!

Step-by-step guide: | Lépésről lépésre:

Az előző bejegyzésben ferde axonometriában rajzoltunk labirintust, kockás papírra. Most izometrikus, „pöttyös” papírra dolgozunk, ez a labirintus-feladat is kiváló gyakorlási lehetőséget nyújt felsősök és gimnazisták számára. (Ügyes negyedikesekkel is kipróbálhatjuk, talán könnyebb is, mint a ferde axonometria!)

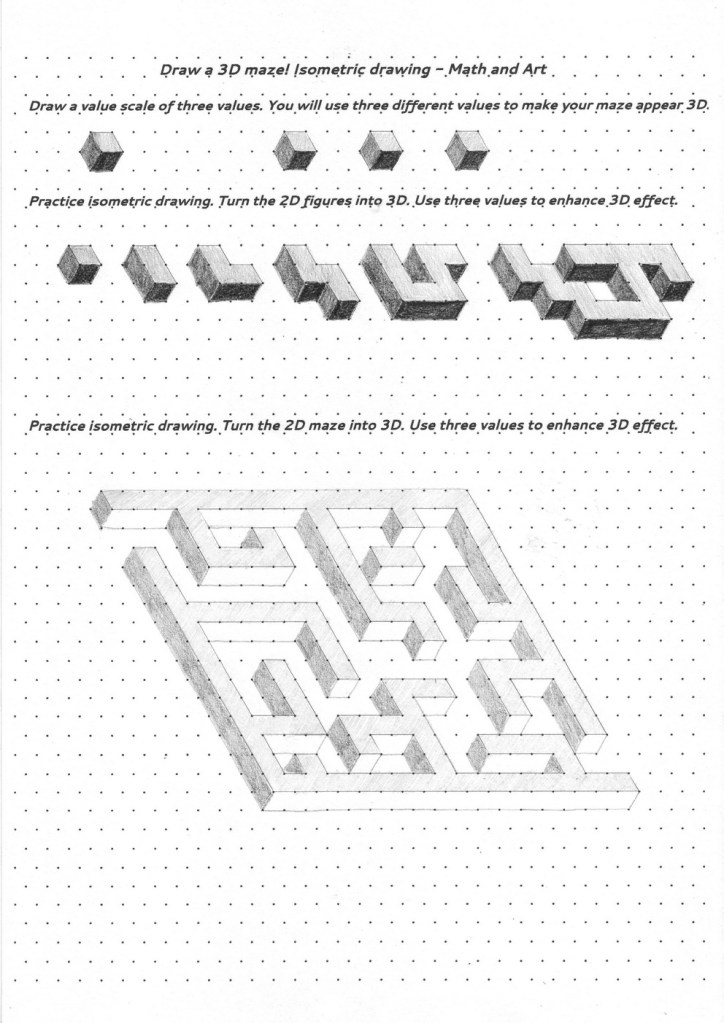

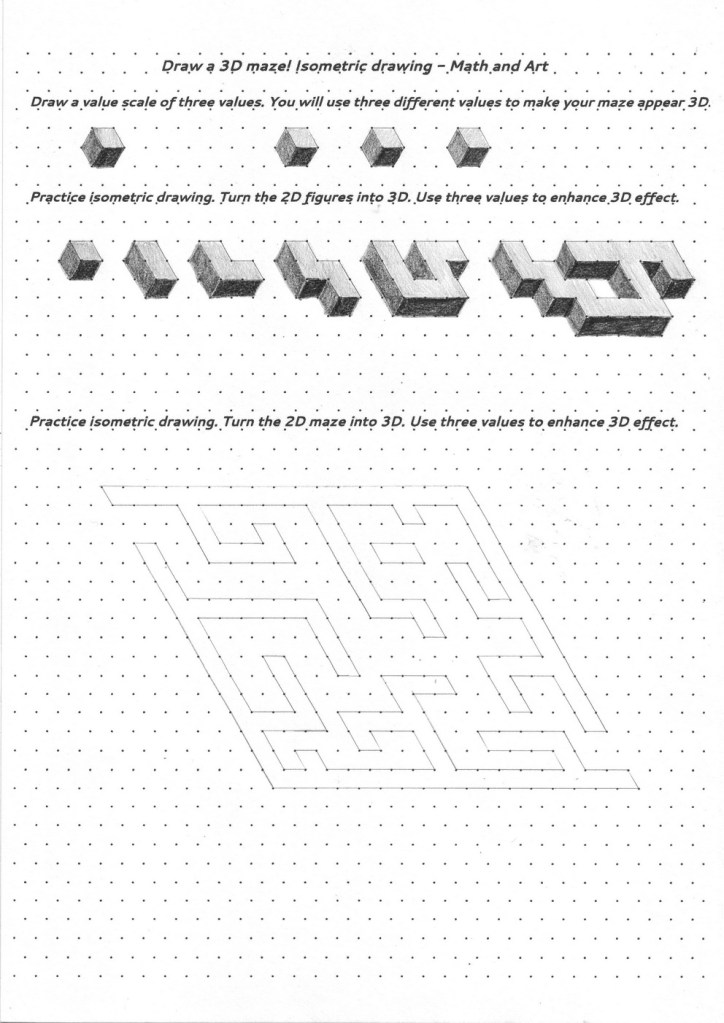

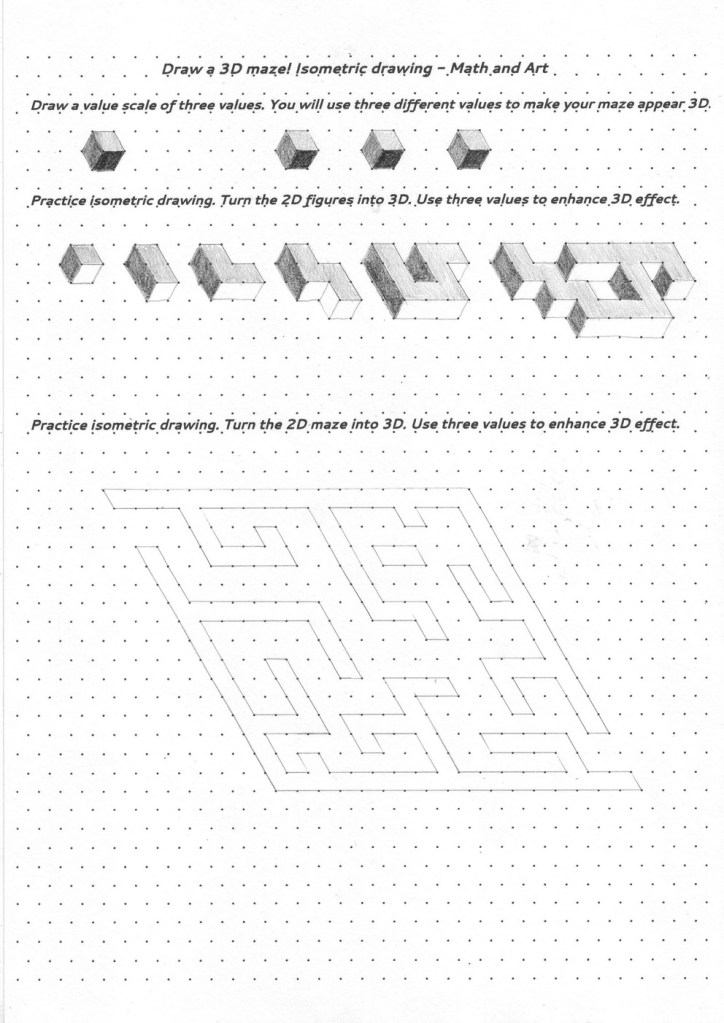

A diákok könnyed gyakorlás (kisebb kubusok) után egy nehezebb (labirintus) térbe emelési feladatot kapnak, majd a saját labirintusukon dolgozhatnak a saját tempójukban. A csomagban találtok egy 2 oldalas feladatlapot, megoldókulcsot, és a fenti, fényképes kalauzt a feladatmegoldáshoz.
Erősen ajánlom, hogy tartsatok egy rövid kis bevezetőt az axonometriáról-izometriáról, mielőtt kiosztjátok a feladatlapot.
